Cyfarwyddiadau gweithredu generadur signal PWM
1. Trydanol Parametrau
(Amodau Prawf: Tymheredd Ystafell, Pwysedd Arferol)
|
Paramedrau |
Gwerth |
Sylwadau |
|
Foltedd Cyfeirio |
5V DC |
Foltedd cyfeirio mewnbwn VCC a GND |
|
Gweithredu Dros Dro. Amrediad |
-10 gradd – +40 gradd |
- |
|
Tymheredd Storio. Amrediad |
-20 gradd – +40 gradd |
- |
2. Diffiniad Rhyngwyneb
|
Tabl/Enw |
Swyddogaeth |
Disgrifiad |
|
ALLAN |
Allbwn Signal PWM |
Amlder 26KHz, Allbwn 0 ~ cylch dyletswydd 100%, Cam 1%, lefel uchel 5V, lefel isel 0V |
|
GND |
Maes Cyfeirio |
GND |
3. Disgrifiad Swyddogaethol
Tabl Cymharu Swyddogaeth ar gyfer y Bwrdd Gyrwyr hwn (Ie: Swyddogaeth ar gael, Na: Swyddogaeth ddim ar gael)
|
Ydw/Nac ydw |
Cod |
Swyddogaeth |
Disgrifiad |
|
Oes |
PWM |
Allbwn Signal PWM |
Mae cylchdroi'r amgodiwr yn wrthglocwedd yn lleihau cylch dyletswydd; clocwedd yn ei gynyddu. Ystod 0 ~ 100%, gwerth cyfatebol wedi'i arddangos ar y tiwb digidol. |
4. Tonffurfiau PWM

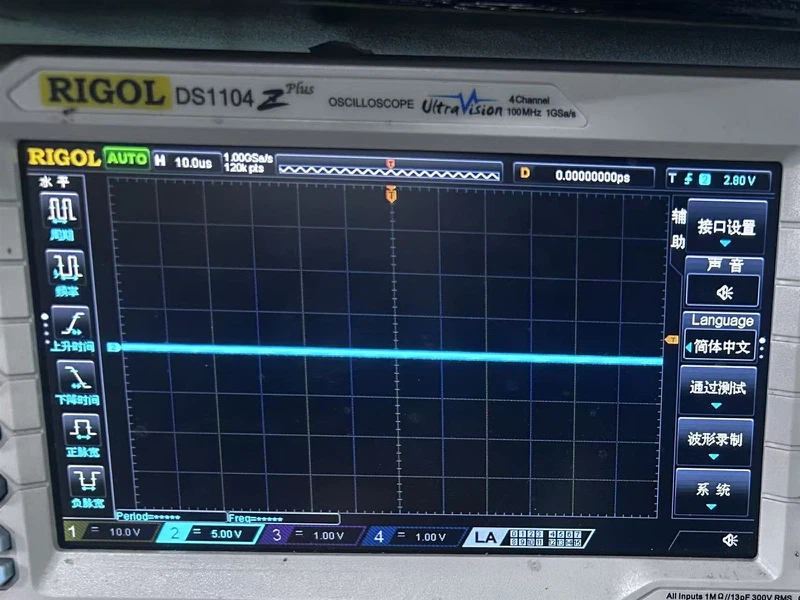

(1)Pan fo PWM yn 0%, mae'r tonffurf cyfatebol fel a ganlyn:
 |
 |

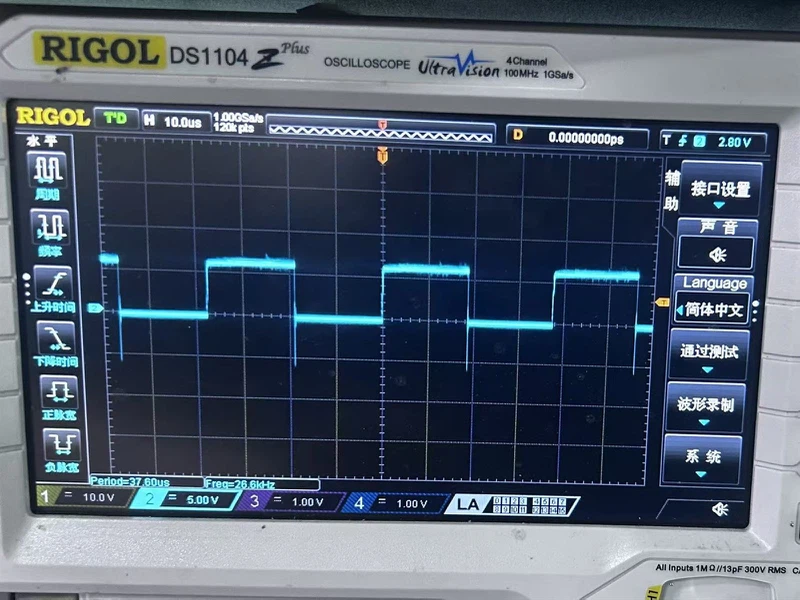

(2)Pan fo PWM yn 25%, mae'r tonffurf cyfatebol fel a ganlyn:
 |
 |
(3)Pan fo PWM yn 50%, mae'r tonffurf cyfatebol fel a ganlyn:
 |
 |
(4)Pan fo PWM yn 100%, mae'r tonffurf cyfatebol fel a ganlyn:
 |
 |
5. Rhagofalon Defnydd
(1) Gofynion Cyflenwad Pŵer: Defnyddiwch ben gwefrydd 5V ar gyfer cyflenwad pŵer, wedi'i gysylltu â'r rhyngwyneb Math-C.
(2)Nodyn Cyflenwad Pŵer Arbennig: Os ydych chi'n defnyddio banc pŵer ar gyfer cyflenwad, mae angen cysylltu gwrthydd llwyth yn gyfochrog.
(3) Amddiffyniad Corfforol: Ymdrin â gofal, osgoi effaith neu siociau grymus.
(4)Diogelu'r Amgylchedd - ESD: Cymerwch ragofalon yn erbyn gollyngiad electrostatig (ESD) i osgoi difrod i gydrannau.
(5)Gofynion Amgylcheddol: Diogelu rhag lleithder a dŵr; osgoi amlygu'r ddyfais i amodau llaith neu hylifau.
6. Arddangosiad Fideo Cyfarwyddiadau Gweithredu
